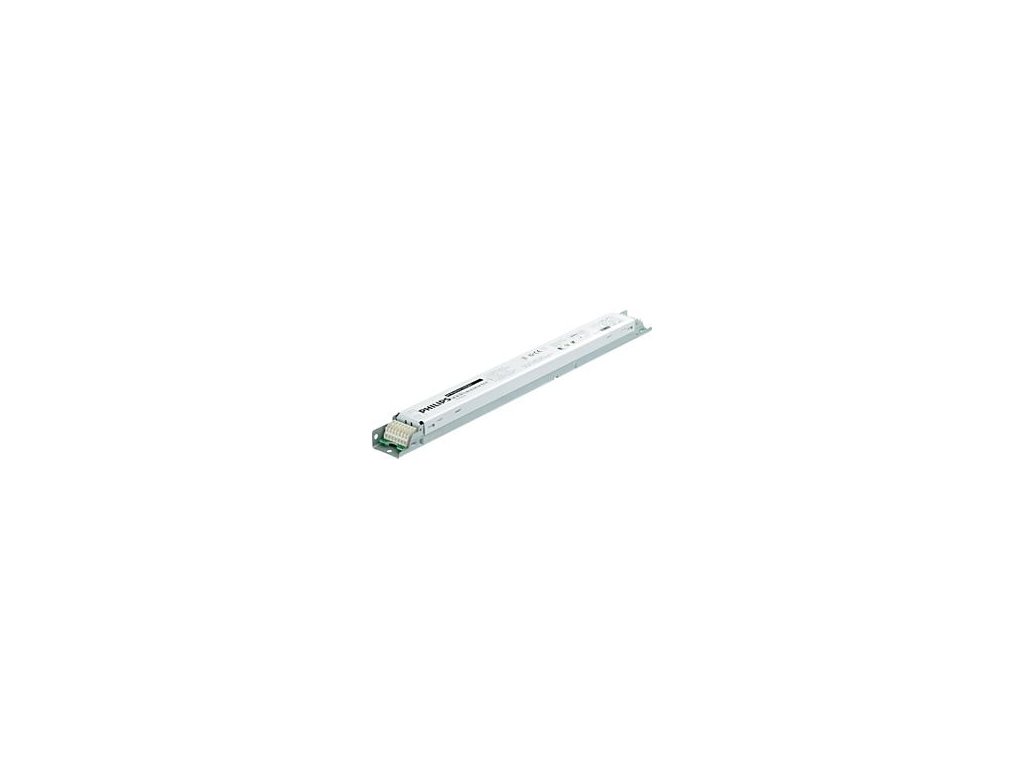

HF-Ri TD 2 28/35/49/54 TL5 E+ 195-240V Elektronický předřadník Philips

Kód: 871829166209900 / 913700695866
1 hodnocení
Značka: Philips
1 876 Kč –20 %
HF-Ri TD 2 28/35/49/54 TL5 E+ 195-240V Elektronický předřadník Philips
1 876 Kč –20 % 1 500 Kč 1 240 Kč bez DPH
3-10 dnů
Můžeme doručit do:
25.10.2024

871829166209900 / 913700695866

Inteligentní vysokofrekvenční elektronický předřadník pro regulaci stmívání s využitím systému DALI (digitálního adresovatelného rozhraní osvětlení podle specifikace IEC62386) nebo tlačítkového protokolu Touch and Dim pro zářivkové světelné zdroje. Reaguje na připravovanou legislativu a splňuje požadavky A1BAT. Pomocí speciálního příkazu můžete zjistit spotřebu napájení ze sítě a pomocí dalšího příkazu se můžete dotazovat, jaký je výkon připojených svítidel. Extrémně nízké pohotovostní ztráty, kontrola oříznutí pro úrovně stmívání nad hodnotou 80 %, regulace ovládání s hybridním ovládáním (řízení proudu při nastavení 100 % a řízení výkonu při nastavení 1 %) v kombinaci s modelem MASTER TL5 Eco: energeticky nejúčinnější řešení. Vysokofrekvenční provoz zvyšuje kvalitu světla i životnost světelného zdroje. V kombinaci s ovladači lze dosahovat dalších úspor energie. V souladu s evropskými a asijskými normami, vhodný pro systémy nouzového osvětlení. 871829166209900

Detailní informace

Detailní popis produktu

Specifications

General Information
Kód přihlášky
E+
Verze typu
mk2
Typ světelného zdroje
TL5
Počet světelných zdrojů
2 kus/jednotka
Počet produktů v MCB (16A typ B) (jmen.)
18
Automatický restart
Yes
Operating and Electrical
Vstupní napětí
195-240 V
Vstupní frekvence
50 až 60 Hz
Provozní frekvence (max.)
110 kHz
Provozní frekvence (min.)
45 kHz
Metoda zapalování
Warm Start
Činitel výkyvu (max.)
1,7
Účiník při 100% zatížení (jmen.)
0,95
Doba zapalování (max.)
1 s
Výkon při napájecím napětí (stř.)
-8%-+6%
Bezpečnost při napájecím napětí (stř.)
-10%-+10%
Svodový proud (max.)
0,5 mA
Šířka náběhového proudu
0,25 ms
Spotřeba energie v pohotovostním režimu (max.)
0,25 W
Faktor předřadníku (jmen.)
1
Ztráty výkonu (jmen.)
7.2 W
Špička náběhového proudu (max.)
28 A
Wiring
Vstupní svorky, typ konektoru
WAGO 251 universal connector  [ Suitable for both automatic wiring (ALF and ADS) and manual wiring]
Kapacita kabelů společných výstupních vodičů (max.)
200 pF
Výstupní svorky, typ konektoru
WAGO 251 universal connector  [ Suitable for both automatic wiring (ALF and ADS) and manual wiring]
Vstupní řídicí svorky, typ konektoru
WAGO 251 universal connector  [ Suitable for both automatic wiring (ALF and ADS) and manual wiring]
Délka odizolovaného drátu
8.0-9.0 mm
Dvojitá instalace – řídicí-řízená jednotka
Yes  [ Master/Slave operation possible]
Průřez vstupního řídicího konektoru
0.50-1.00 mm²
Průřez vstupního konektoru
0.50-1.00 mm²
Průřez výstupního konektoru
0.50-1.00 mm²
Auto Insert (ALF/ADS) Wire Cross Section
0.75 mm²
Kapacita kabelů vodičů výstupu do země (max.)
200 pF
System characteristics
Jmen. příkon předřadníku a zdroje
28-35-49-54 W
Jmen. příkon zdroje v TL-D
58 W
Příkon systému v TL-D
108.1 W
Příkon zdroje v TL-D
101.1 W
Ztráta výkonu v TL-D
7.1 W
Jmen. příkon zdroje v PL-L
55 W
Příkon systému v PL-L
108.4 W
Příkon zdroje v PL-L
101.6 W
Ztráta výkonu v PL-L
6.8 W
Jmen. příkon zdroje v TL5
28/35/49/54 W
Příkon systému v TL5
63.0/77.9/111.4 W
Příkon zdroje v TL5
58.9/73.6/107.2/113.4 W
Ztráta výkonu v TL5
4.1/4.3/4.2/6.3 W
Jmen. příkon zdroje v TL5 ECO
25/32/45/50 W
Příkon systému v TL5 ECO
53.7/70.3/99.7/108.7 W
Příkon zdroje v TL5 ECO
50.8/66.5/95.6/102.7 W
Jmen. příkon zdroje v TL-D ECO
51 W
Příkon systému v TL-D ECO
95.8 W
Ztráta výkonu v TL-D ECO
6.0 W
Příkon zdroje v TL-D ECO
89.8 W
Ztráta výkonu v TL5 ECO
2.9/3.8/4.1/6.0 W
Temperature
Okolní teplota (max.)
50 °C
Okolní teplota (min.)
-25 °C
Teplota skladování (max.)
80 °C
Teplota skladování (min.)
-40 °C
Teplota životnosti pouzdra (max.)
75 °C
Maximální teplota (max.)
75 °C
Stabilní provozní teplota světelného zdroje
15°C
T-zapalování (max.)
50 °C
T-zapalování (min.)
-25 °C
Controls and Dimming
Řídicí rozhraní
TD
Příkon úrovně regulace
1%-100%
Ochrana řídicího vstupu
Yes (Basic insulation)
Mechanical and Housing
Tělo
L 359x30x21
Emergency Operation
Napětí baterie pro zažehnutí zdroje světla
198-254 V
Napětí baterie pro provoz světelného zdroje
176-254
Approval and Application
Index energetické účinnosti
A1 BAT
Klasifikace IP
IP 20  [ Ingress Protection 20]
EMI 9 kHz … 30 MHz
EN55015
EMI 30 MHz … 1000 MHz
EN 55022 Class B
Bezpečnostní standard
IEC 61347-2-3
Výkonnostní norma
IEC 60929
Standard kvality
ISO 9000:2000
Norma pro ochranu životního prostředí
ISO 14001
Emisní norma harmonického proudu
IEC 61000-3-2
Standard elektromagnetické kompatibility
IEC 61547
Standard vibrací
IEC68-2-6 F c
Standardní dopad
IEC 68-2-29 Eb
Standard vlhkosti
EN 61347-2-3 clause 11
Značky schválení

CE marking

ENEC certifikát

VDE-EMV certificate

Značení teploty
Yes
Standard nouzového osvětlení
IEC 60598-2-22
Úroveň brumu a hluku
Inaudible
Product Data
Úplný kód výrobku
871829166209900
Objednací název produktu
HF-Ri TD 2 28/35/49/54 TL5 E+ 195-240V
EAN/UPC – výrobek
8718291662099
Objednací kód
66209900
Číslování – počet v balení
1
Číslování – balení v krabičce
12
Materiál č. (12NC)
913700695866
Celková hmotnost (kus)
0,316 kg

Doplňkové parametry

Kategorie: TL5 - HF-Ri
Záruka: 2 roky
