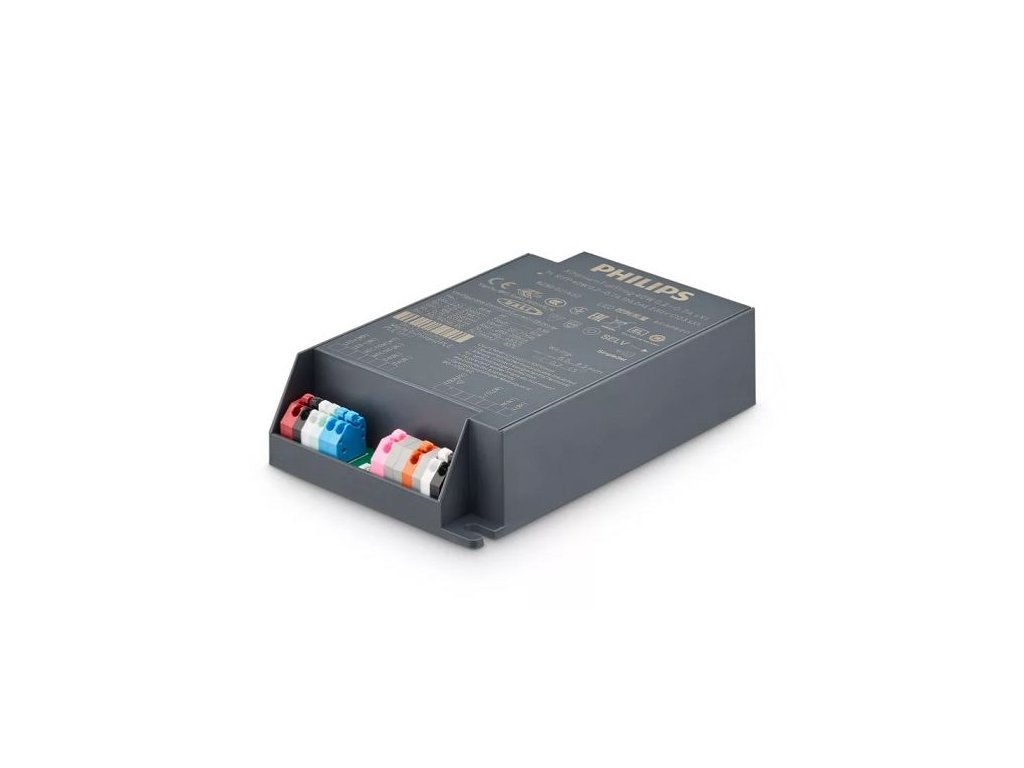

Xi FP 22W 0.2-0.7A SNLDAE 230V C123 sXt Philips

Detailní popis produktu

Obecné informace

• Nominální životnost: 100 000 h

• Technologie: LED

• Izolační třída: SELV (izolovaný výstup)

• Bezpečnostní třída: I / II

Provozní a elektrické parametry

• Síťová frekvence: 47–63 Hz

• Vstupní napětí (AC/DC): 220–240 V AC / 186–250 V DC

• Provozní rozsah: 80–264 V AC / 168–275 V DC

• Vstupní proud (AC): 0,11 A

• Příkon: 26 W

• Účinnost: 87 %

• Účiník (PF): 0,99

• Celkové harmonické zkreslení (THD): ≤ 7 %

• Výstupní proud: 0,05–0,7 A (nastavitelný)

• Výstupní napětí: 16–48 V DC (max. 70 V)

• Výkon: 0,9–22 W

• Tolerance výstupního proudu: ± 3 %

• Zvlnění výstupního proudu (LF/HF): ≤ 4 %

• Typ regulace: Konstantní proud (CC)

• Standby spotřeba: ≤ 0,5 W

Řízení a stmívání

• Stmívatelné: Ano

• Řídicí rozhraní: DALI, AmpDim, LineSwitch (1 / 3 krokový), DynaDimmer, Coded Mains

• Rozsah stmívání: 10–100 %

• Konstantní světelný výkon (CLO): Ano

• Funkce ALO (Adjustable Light Output): Ano

• Nastavitelný start-up čas (AST): Ano

• Teplotní ochrana modulu (MTP) a driveru (DTL): Ano

• Autonomní stmívání (DynaDimmer): Integrované

• DC emergency dimming: Ano

• End-of-Life indikace: Ano

• Nastavitelný výstupní proud (AOC): SimpleSet / Programovatelné

Teplotní podmínky

• Okolní teplota: –40 °C až +55 °C

• Max. teplota pouzdra (T-case max): 85 °C

• Teplota pro životnost (T-case life): 75 °C

• Max. teplota krytu: 120 °C

• Relativní vlhkost (provoz): 10–90 % RH (nekondenzující)

• Teplota skladování: –40 °C až +85 °C

Ochrany a spolehlivost

• Ochrana proti přetížení: Ano (automatické obnovení)

• Ochrana proti zkratu: Ano (automatické obnovení)

• Ochrana proti přehřátí: Ano (DTL/MTP)

• Ochrana proti chodu naprázdno: Ano

• Ochrana proti přepětí: 6 kV (L-N) / 10 kV (L/N–zem)

• Ochrana řídicích obvodů DALI: až 8 kV

• Funkce diagnostiky: Ano

• Touch current (Class II): 0,24 mA peak

• Protective conductor current (Class I): 0,17 mA rms

Zapojení a kabeláž

• Typ svorek: Type 250

• Vstupní vodiče: 0,5–1,5 mm² (20–16 AWG)

• Výstupní vodiče: 0,5–1,5 mm² (20–16 AWG)

• Řídicí vodiče: 0,5–1,5 mm² (20–16 AWG)

• Délka odizolování vodiče: 8,5–9,5 mm

• Max. délka kabelu: 0,6 m

• Možnost Hot Wiring: Ne

Mechanické a konstrukční parametry

• Rozměry (V × Š × D): 31 × 79 × 123 mm

• Montážní rozteč: 111 mm

• Průměr montážních otvorů: 4,5 mm

• Hmotnost: 0,19 kg

• Krytí: IP20 – pro vnitřní instalaci

Certifikace a použití

• Certifikace: CCC, CE, ENEC, DALI-2, EAC, EL, UA, RCM, Double-insulated, SELV

• Použití: venkovní i vnitřní svítidla, silniční, uliční a plošné osvětlení, tunely, průmysl

• Typ montáže: Vestavné (Built-in)

Údaje o produktu

• Objednací název: Xi FP 22W 0.2–0.7A SNLDAE 230V C123 sXt

• Objednací kód: 929002165006

• EAN/UPC: 8718699749293

• Číslo materiálu (12NC): 929002165006

• Počet v balení: 1 ks (20 ks v krabici)

• Hmotnost: 0,19 kg
