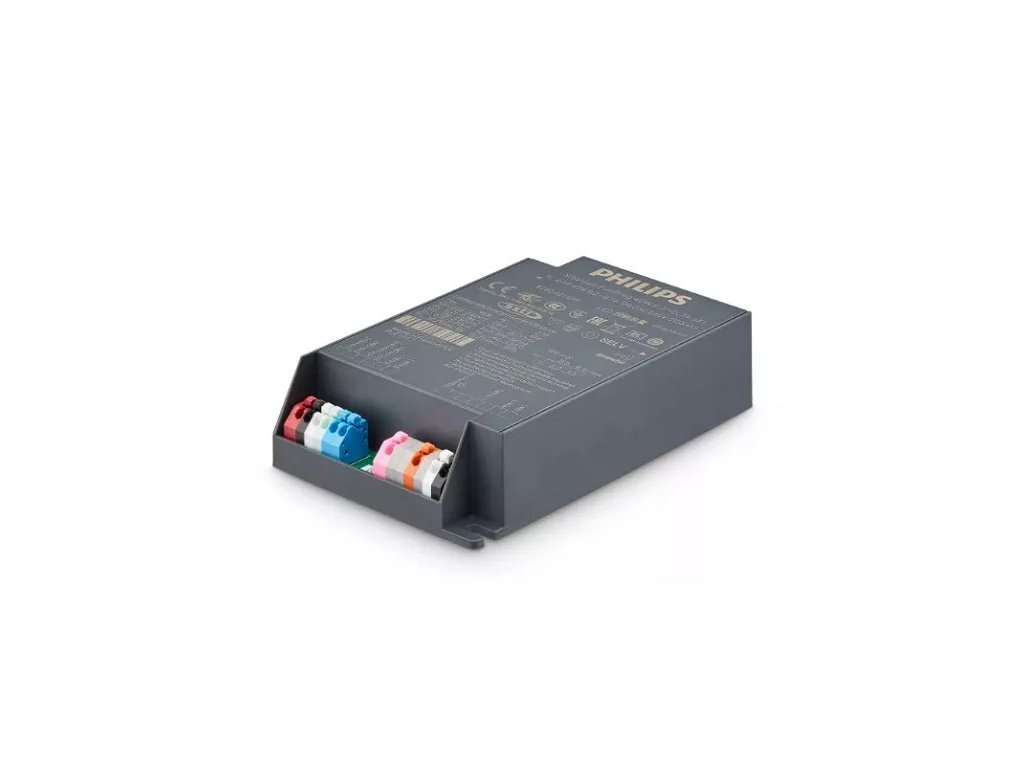

Xi FP 40W 0.2-0.7A SNLDAE 230V C123 sXt Philips

Detailní popis produktu

Obecné informace

• Nominální životnost: 100 000 h

• Technologie: LED

• Izolační třída výstupu: SELV (izolovaný výstup)

• Bezpečnostní třída svítidla: I / II

Provozní a elektrické parametry

• Jmenovité vstupní napětí: 230 V AC

• Výkonnostní rozsah vstupního napětí: 202–254 V AC

• Provozní rozsah: 80–264 V AC / 168–275 V DC

• Frekvence: 47–63 Hz (AC)

• Vstupní proud (AC, jmen.): 0,20 A (max. 0,21 A)

• Jmenovitý příkon: 46 W

• Účinnost (max. Uout): 90 %

• Účiník (PF): 0,99

• Celkové harmonické zkreslení (THD): ≤ 7 %

• Standby příkon: ≤ 0,45 W

• Typ regulace: Konstantní proud (CC)

Výstupní parametry

• Výstupní napětí: 25–77 V DC (max. naprázdno 100 V)

• Výstupní proud: 0,05–0,7 A (min. programovatelný 0,20 A; min. při stmívání 53 mA)

• Výstupní výkon: 1,3–40 W

• Tolerance výstupního proudu: ± 3 %

• Zvlnění proudu: LF ≤ 4 %, HF ≤ 4 %

• Pst LM ≤ 0,38, SVM ≤ 0,07 (v celém pracovním okně)

Řízení a stmívání

• Stmívatelné: Ano

• Rozhraní: DALI, AmpDim, LineSwitch (1-krok / 3-krok), DynaDimmer, Coded Mains

• Rozsah stmívání: 10–100 %

• AOC (nastavení proudu): Programovatelně / SimpleSet (NFC) (výchozí 700 mA)

• CLO / ALO / AST: Ano (programovatelné)

• MTP / DTL: Teplotní ochrana modulu i driveru (nastavitelná)

• DCemDim (nouzové DC stmívání): Ano (výchozí zapnuto; interní pojistka T5A 250 VAC/DC)

• EOL indikace: Ano

• Izolace ovládání vůči výstupu: Double (IEC 61347-1)

Zapojení a kabeláž

• Svorky: Type 250 (plný / lankový vodič)

• Vstupní / výstupní / řídicí vodiče: 0,5–1,5 mm² (20–16 AWG)

• Délka odizolování: 8,5–9,5 mm

• Max. délka kabelu k LED modulu: 0,6 m (CISPR 15)

• Max. délka NTC vodiče: 0,6 m

• Hot Wiring: Ne

Teplotní podmínky

• Okolní teplota (Ta): –40 °C až +55 °C

• Max. teplota pouzdra Tcase-max: 85 °C

• Teplota pro životnost Tcase-life: 75 °C

• Max. teplota krytu: 120 °C

• Relativní vlhkost (provoz): 10–90 %, nekondenzující

• Skladování: –40 °C až +85 °C, 5–95 % RH

Ochrany a spolehlivost

• Ochrana proti zkratu / přetížení / chodu naprázdno: Ano (auto-reset)

• Ochrana proti přehřátí: Ano (MTP/DTL, auto-reset)

• Diagnostika: Ano

• Přepětí (mains): 6 kV (L-N / Ls-L / Ls-N), 10 kV (L/N/Ls – EQUI)

• Přepětí řídicích linek DALI: 0,9 kV (diff.) / 4 kV (comm. EQUI) / 8 kV (L/N/Ls)

• Typické proudy: Touch (Class II) 0,24 mA peak, PE (Class I) 0,17 mA rms

Inrush a jištění

• Náběhový proud (Ipeak): 18 A (230 V)

• Šířka pulzu (50 %): 280 µs

• Počet driverů na MCB 16 A typ B: ≤ 30 ks (orientačně)

Mechanické a konstrukční parametry

• Rozměry (V × Š × D): 31 × 79 × 123 mm (B2: 67 mm)

• Montážní rozteč: 111 mm

• Průměr montážních otvorů: 4,5 mm

• Hmotnost: 0,19 kg

• Krytí: IP20

• Montáž: vestavná (Built-in)

Certifikace a použití

• Certifikace: CCC, CE, DALI-2, ENEC, EAC, EL, RCM, SELV, UA, WEEE, Double-insulated Built-In

• Použití: silniční a uliční, plošné, tunelové, průmyslové osvětlení (vhodné i pro indoor aplikace v tělese svítidla)

Údaje o produktu

• Objednací název: Xi FP 40W 0.2–0.7A SNLDAE 230V C123 sXt

• Objednací kód (12NC): 9290 021 65206

• EOC / EAN1 (GTIN): 8718699749378

• EAN3 (box): 8718699749385

• Balení: 20 ks / karton

• Hmotnost: 0,19 kg
