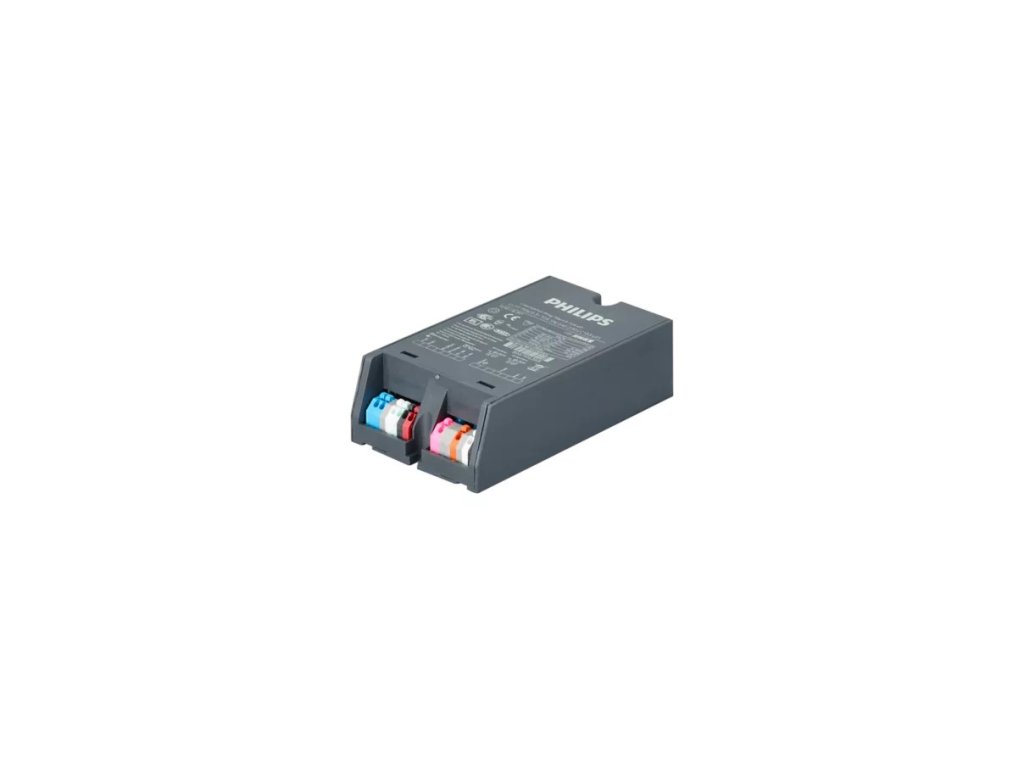

Xi FP 75W 0.2-0.7A SNLDAE 230V C133 sXt Philips

Detailní popis produktu

Obecné informace

• Nominální životnost: 100 000 h

• Technologie: LED

• Izolační třída výstupu: SELV (zesílená izolace)

• Bezpečnostní třída svítidla: I / II

Provozní a elektrické parametry

• Jmenovité vstupní napětí: 230 V AC

• Provozní rozsah napětí: 168–275 V DC / 80–264 V AC

• Frekvence: 47–63 Hz

• Jmenovitý vstupní proud: 0,37 A (AC)

• Jmenovitý příkon: 84 W

• Účinnost: až 91,5 % (při plném zatížení)

• Účiník (PF): 0,98

• Celkové harmonické zkreslení (THD): ≤ 7 %

• Typ regulace: Konstantní proud (CC)

• Standby příkon: ≤ 0,45 W

Výstupní parametry

• Výstupní napětí: 50–150 V DC (max. 220 V)

• Výstupní proud: 0,2–0,7 A (nastavitelný, výchozí 700 mA)

• Výkon: 2,5–75 W

• Tolerance výstupního proudu: ± 3 %

• Zvlnění proudu: ≤ 4 %

• Pst LM ≤ 0,02, SVM ≤ 0,07

• Konstantní napětí (CV): Ne

• Diagnostika: Ano

Řízení a stmívání

• Stmívatelné: Ano

• Řídicí rozhraní: DALI, AmpDim, LineSwitch (1/3 krokový), DynaDimmer, Coded Mains

• Rozsah stmívání: 10–100 %

• CLO (Constant Light Output): Ano (programovatelné)

• ALO / AST: Nastavitelné

• MTP / DTL: Teplotní ochrana modulu i driveru (programovatelná)

• DCemDim (nouzové DC stmívání): Ano

• EOL indikace: Ano

• AOC (nastavení proudu): Programovatelné / SimpleSet (NFC)

Teplotní podmínky

• Okolní teplota (Ta): –40 °C až +55 °C

• Max. teplota pouzdra (Tcase-max): 80 °C

• Teplota pro životnost (Tcase-life): 70 °C

• Relativní vlhkost (provoz): 10–90 %, nekondenzující

• Relativní vlhkost (skladování): 5–95 %

Ochrany a spolehlivost

• Ochrana proti přetížení, přehřátí, zkratu a chodu naprázdno: Ano (automatické obnovení)

• Ochrana proti přepětí: 6 kV (diferenciální) / 10 kV (společný režim)

• Typické proudy:

  • Dotykový proud (Class II): 0,28 mA peak

  • Proud ochranného vodiče (Class I): 0,20 mA rms

• Diagnostika / energetické měření (DALI Part 252/253): Ano

Náběhový proud a jištění

• Náběhový proud (Ipeak): 43 A (230 V)

• Šířka pulzu (50 %): 260 µs

• Počet driverů na jistič MCB 16 A typ B: ≤ 10 ks

Zapojení a kabeláž

• Vstupní / výstupní vodiče: 0,5–1,5 mm²

• Řídicí vodiče: 0,5–1,5 mm²

• Délka odizolování vodiče: 8,5–9,5 mm

• Max. délka kabelu k LED modulu: 0,6 m

• Hot Wiring: Ne

Mechanické a konstrukční parametry

• Rozměry (V × Š × D): 39,5 × 77 × 133 mm

• Typ krytu: C133_FP

• Montáž: Vestavná (Built-in)

• Hmotnost: 0,55 kg

• Krytí: IP20 (ochrana proti dotyku prsty)

Certifikace a použití

• Certifikace: CCC, CE, ENEC, EAC, EL, DALI-2, UA, WEEE, Double-insulated Built-In

• Použití: silniční a uliční, plošné, tunelové a průmyslové osvětlení

• Třída izolace: I / II

• Centrální DC provoz a DC stmívání: Ano

Údaje o produktu

• Objednací název: Xi FP 75W 0.2–0.7A SNLDAE 230V C133 sXt

• Objednací kód (12NC): 929002872806

• EAN/UPC – produkt: 8719514344747

• EAN/UPC – balení: 8719514344754

• Balení: 12 ks / karton

• Hmotnost: 0,55 kg
